什么是二维码


二维条码是指在一维条码的基础上扩展出另一维具有可读性的条码,使用黑白矩形图案表示二进制数据,被设备扫描后可获取其中所包含的信息。一维条码的宽度记载着数据,而其长度没有记载数据。二维条码的长度、宽度均记载着数据。二维条码有一维条码没有的“定位点”和“容错机制”。容错机制在即使没有辨识到全部的条码、或是说条码有污损时,也可以正确地还原条码上的信息。二维条码的种类很多,不同的机构开发出的二维条码具有不同的结构以及编写、读取方法。

二维码又称QR Code,QR全称Quick Response,是一个近几年来移动设备上超流行的一种编码方式,它比传统的Bar Code条形码能存更多的信息,也能表示更多的数据类型:比如:字符,数字,日文,中文等等。

简单来说,二维码就是一种加密算法,可以实现快速的图形化解密错作.最近需要使用二维码的相关知识,所以在此处整理一下,以备日后查阅或他人查阅方便.

二维码的基本类型和结构


首先,我们先说一下二维码一共有40个尺寸。官方叫版本Version。Version 1是21 x 21的矩阵,Version 2是 25 x 25的矩阵,Version 3是29的尺寸,每增加一个version,就会增加4的尺寸,公式是:(V-1)_4 + 21(V是版本号) 最高Version 40,(40-1)_4+21 = 177,所以最高是177 x 177 的正方形。

下面我们看看一个二维码的样例:

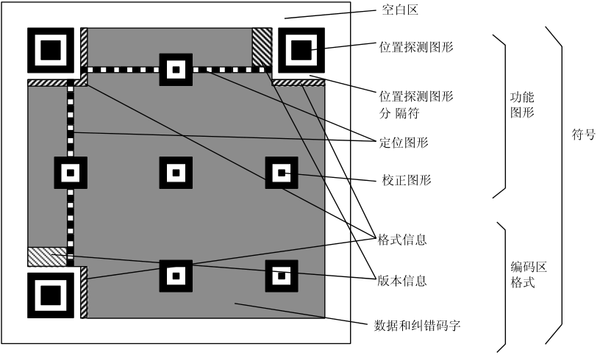

二维码基本结构

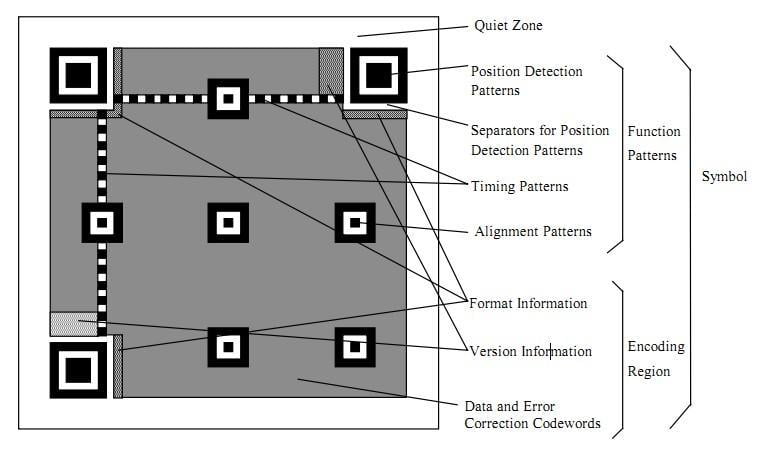

英文图片

定位图案

Position Detection Pattern是定位图案,用于标记二维码的矩形大小。这三个定位图案有白边叫Separators for Postion Detection Patterns。之所以三个而不是四个意思就是三个就可以标识一个矩形了。 Timing Patterns也是用于定位的。原因是二维码有40种尺寸,尺寸过大了后需要有根标准线,不然扫描的时候可能会扫歪了。 Alignment Patterns 只有Version 2以上(包括Version2)的二维码需要这个东东,同样是为了定位用的。

功能性数据

Format Information 存在于所有的尺寸中,用于存放一些格式化数据的。 Version Information 在 >= Version 7以上,需要预留两块3 x 6的区域存放一些版本信息。

数据码和纠错码

除了上述的那些地方,剩下的地方存放 Data Code 数据码 和 Error Correction Code 纠错码。

未完待续…
